水力旋流器

2016-11-04 18:09:39

水力旋流器

水力旋流器上部是一個中空的圓柱體，下部是一個與圓柱體相通的倒錐體，二者組成水力旋流器的工作簡體。圓柱形筒體上端切向裝有給礦管，頂部裝有溢流管及溢流導管。在圓錐形筒體底部有沉砂口。各部分之間用法蘭盤及螺釘連接。給礦口、筒體和沉砂口通常襯有橡膠、聚氨酯、碳化硅或輝綠巖鑄石，以便減少磨損并在磨損后更換。沉砂口還可以制成可調的，根據需要調節其大小。

工作原理：水力旋流器按給料方式分為有壓和無壓。一般常采用有壓給礦，工作時礦漿以49～245 kPa的壓力、5～12 m/s的速度。水力旋流器結構示意柱形筒體，隨即繞軸線高速旋轉，產生很大的離心力。礦漿中粒度和密度不同的顆粒由于受到的離心溢流導管力不同，所以它們在旋流器中的運動速度、加速度及方向也各不相同：粗而重的顆粒受的離心力大，被拋向筒壁，按螺旋線軌跡下旋到底部，作為沉砂從沉砂口排出;細而輕的顆粒受的離心力小，被帶到中心，在錐形簡體中心形成內螺旋礦流向上運動，作為溢流從溢流管排出。

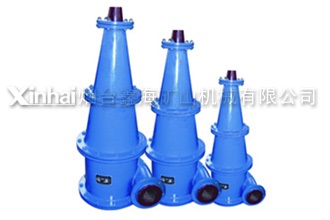

鑫海水力旋流器介紹

1、個性化結構設計

鑫海礦裝水力旋流器是個性化的產品，根據物料性質、工況條件，選用不同結構，不同耐磨材質，我們的技術團隊為您提供專業個性化的選型和技術服務。

我們的產品包括：

XCI水力旋流器

XCⅡ型水力旋流器

XCⅢ型水力旋流器

XCIV水力旋流器

2、系列化大型化

鑫海礦裝水力水力旋流器規格從Ф10-Ф840(mm), 分離粒度從2μm-350μm，實現了大型化和系列化。

3、耐磨材質多樣化

水力旋流器主要采用以下耐磨材料：

低碳鋼外殼，橡膠內襯

低碳鋼外殼，陶瓷內襯

聚氨酯

低碳鋼外殼，聚氨酯內襯

低碳鋼外殼，KM抗磨陶瓷內襯

旋流器的不同耐磨材料滿足不同物料和工礦條件下客戶對磨損的特殊要求。
